控制器采用彈簧管式傳感器，可用于SF6氣體密度控制和監視。灌液防震且可戶外安裝。

1．物理基礎

在灌有SF6氣體的密封容器內SF6的密度ρ=m/V，而質量m=f(P T)，當V=常數(**密封)時，ρ與m成正比，即得出SF6密度和壓力，溫度的關系為ρ=f(P T)。故密度表可按壓力表原理設計，但同時要進行溫度測量。當T=常數時，可以密度為壓力函數：ρ=f(P)。也就是說當溫度是常數時，可以用測壓的方法進行密度測量；但當溫度在變化時，須***采取溫度補償?shù)霓k法，才能使壓力的測量真實地反映密度值。
本產品由密度表和電接點組成，采用了帶溫度補償?shù)膲毫y量法來進行SF6密度的測量和控制。
2．SF6氣體的等密度線和溫度補償綜上所述，在密封容器中，一定溫度下的SF6壓力可代表該溫度下的SF6密度。習慣上常把20℃時SF6相對壓力當作其對應密度的代表值。所以，本說明書(包括控制器示值盤面)均以20℃時SF6壓力作為標度值。當環境溫度變化時，只要SF6密度不變，控制器示值應該不變。因此，控制器中須***設置溫度補償機構，以補償因溫度變化引起的SF6壓力變化造成控制器示值的變化。說到這里，我們有必要引入SF6氣體的等密度線。.
 下圖中C、S兩線是密封容器中，環境溫度變化時SF6的等密度線簇中的兩條，即溫度變化時，SF6密度不變的情況下，壓力是按C、S線變化的。

 由圖中可知，不同壓力(即SF6不同密度)時，等密度線的斜率各不相同，而儀表只能按其中一條線的斜率進行溫度補償，即每臺儀表的*佳補償只能在一個點上，偏高這一點較遠時，補償效果較差。假設儀表是按C線進行溫度補償，那當儀表工作在S線時，溫度影響產生的偏差在-20℃時為Δ，考慮到補償本身的誤差，-20℃時*大偏差可達Δmax.為此，我們引出以下幾個概念。
①標準壓力Pc—溫度補償所依據的等密度線簇中的一條線在+20℃的壓力值；
②額定壓力P—容器內被控SF6在+20℃時的正常壓力；
③報警壓力P2，閉鎖壓力P1—容器內被控SF6在+20℃時因密度降低造成SF6壓力下降至某一規定報警點，閉鎖點的壓力值,儀表應發出接點切換信號。

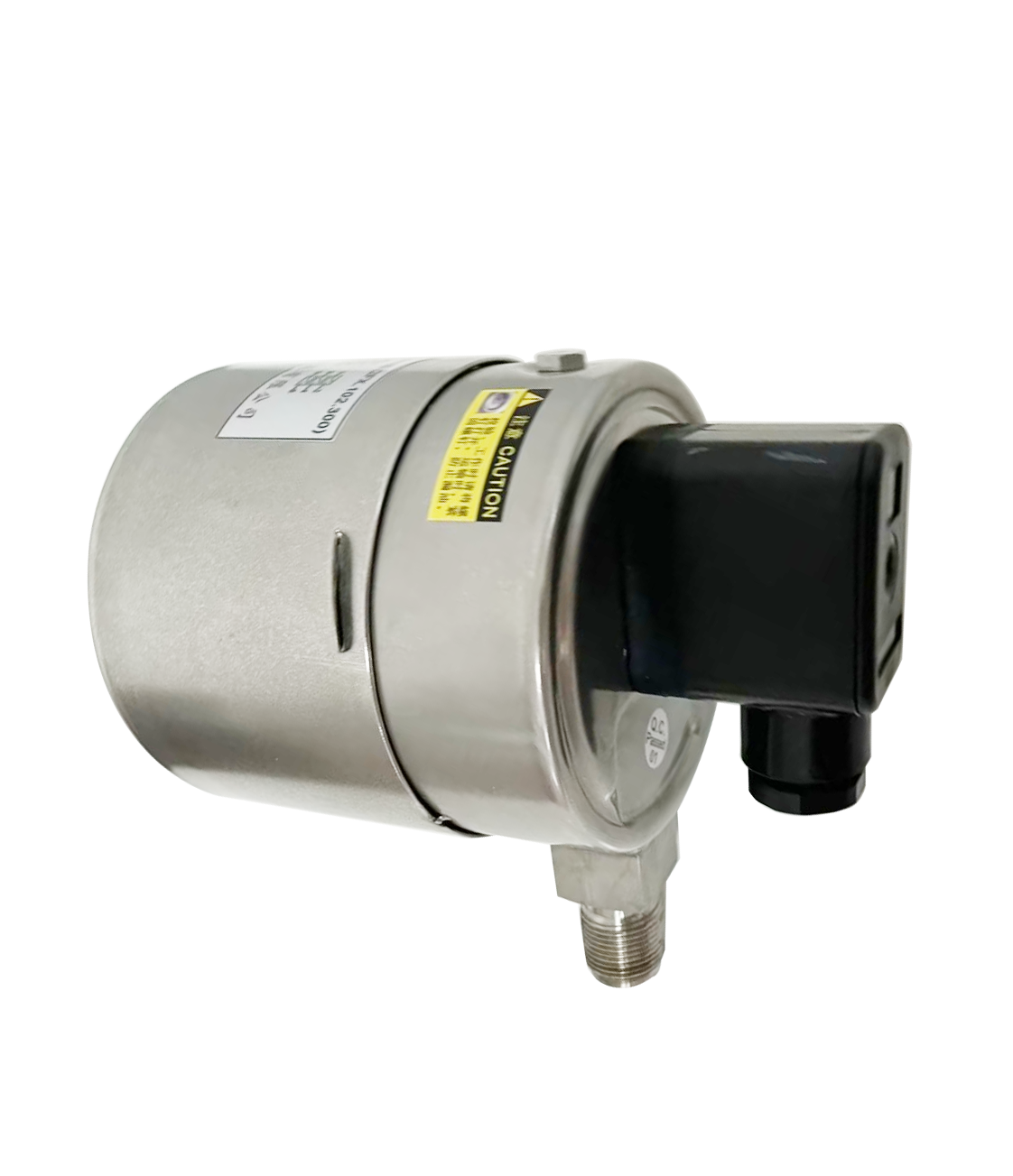

本      公司生產的MTK-01帶指示SF6密度控制器，一般情況下是按(P1，P)區間范圍內進行溫度補償?shù)摹囟妊a償偏差不大于±0.015MPa。

特 點
既能指示，又能控制，可靠性好。
指示、控制的值是+20℃時SF6氣體密度所對應的壓力值。
耐振動，耐沖擊。
有一組、二組或三組接點。

密封性能好。

外殼防護等級;IP65
