1.概述

   對于環境溫濕度的監控，在很多場合顯得極其重要。諸如：糧食在儲備的過程中常因糧食濕度過大而升溫發熱，導致糧食大量腐爛變質；藥品行業對藥品儲存，會因?yàn)榄h(huán)境溫濕度的問題導致藥品變質；大型的電子元器件倉庫，可能會因?yàn)榄h(huán)境濕度過大導致元件的性能下降，壽命縮短；供電局變電站中濕度過大導致斷路器炸裂等。所以，需要一種具有多點、遠程、易安裝的智能溫濕度監控系統，為類似環境提供有效的管理、使用和安全運營提供保障。

2.與傳統方案對比

   傳統的溫濕度監控方法多為單點、就地人工記錄、控制，成本較高且不便于管理，與系統的兼容不好，且可擴展性差等缺點，已經無法滿足系統信息化、無人值守的需求。

   針對現有方案的不足，安科瑞推出溫濕度多點巡檢系統為智能溫濕度控制提供解決方案。該系統采用當前性能穩定、技術xj****的數字溫濕度測量技術、數字通信技術、自動化控制技術，將分布在應用場合的各監測點進行統一采集與管理，并通過系統的監控主機進行分析處理，根據設定條件對外部設備控制，以達到對外部環境溫濕度的控制。系統充分考慮到自動化系統的穩定可靠性，兼顧系統的操作性、維護性、可擴展性，具有實時顯示、報警（控制）值可設、報警（控制）數據自動存儲、U盤導出等功能。

3.系統結構

   該系統采集模塊分散安裝在監測現場，負責采溫濕度。監測主機負責系統的溫濕度的集中管理、顯示、處理，支持溫濕度上下限報警閾值的設置，當系統產生報警時，記錄報警信息并上傳報警狀態，并通過繼電器輸出控制外部設備。采集模塊通過RS485總線與監測主機連接，監測主機與數據中心通過RS485總線傳輸信息（也可選擇以太網接口），整個網絡有一個數據中心、若干個監控主機、若干個溫濕度采集模塊、若干個遙信遙控模塊組成，其系統網絡拓?fù)鋱D如圖1所示。

圖1

4.系統功能

（1）測量范圍： 溫度：-25.0℃ ~+80℃； 濕度：20%RH ~90%RH；

 測量精度： 溫度：±1℃；    濕度：±5%RH；

（若系統要求更高的測量精度，可事先咨詢）。

（2）監測主機分辨率為800*480、65535色數字真彩、7”寬屏，觸摸式控制。

（3）系統中一路監控主機***多支持96個監測點，顯示數據更新速率為2s。

（若超出96個監測點，可事先咨詢）。

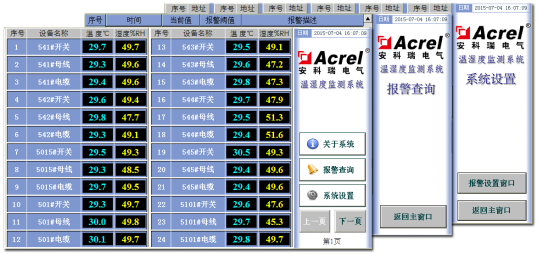

（4）系統溫濕度值實時顯示。該系統應用于泰州供電局國家110KV變電站安全改造示范工程的顯示頁面如圖2所示。

（5）采集模塊溫濕度上下限報警閾值，報警狀態實時顯示，報警信息可記錄、可查詢。溫濕度報警時，對應的顯示數值紅燈閃爍。

（6）采集監控系統中的開關量輸入信號；通過繼電器控制外部設備以調節系統（7）系統中產生的報警信息支持RS485接口或以太網接口上傳至數據中心。

（8） 支持采集模塊通信自檢功能，通信故障時產生報信息并記錄（設備名稱紅燈閃爍）。

（9）支持設備名稱可配置。

（10）支持測量界面自動翻頁與手動翻頁可選。

（11）支持報警信息報表U盤導出。

（12）提供U盤功能包，支持現場更新監控主機程序。

圖2

5.應用場合

該智能溫濕度監控系統可以廣泛的運用于計算機房、配電室、變電站、檔案館、圖書館、倉庫、溫室、蔬菜大棚、糧倉糧庫等場所，能為客戶提供實時、準確的溫濕度數據，為各類應用場合的安全、穩定、可靠運行保駕護航。
