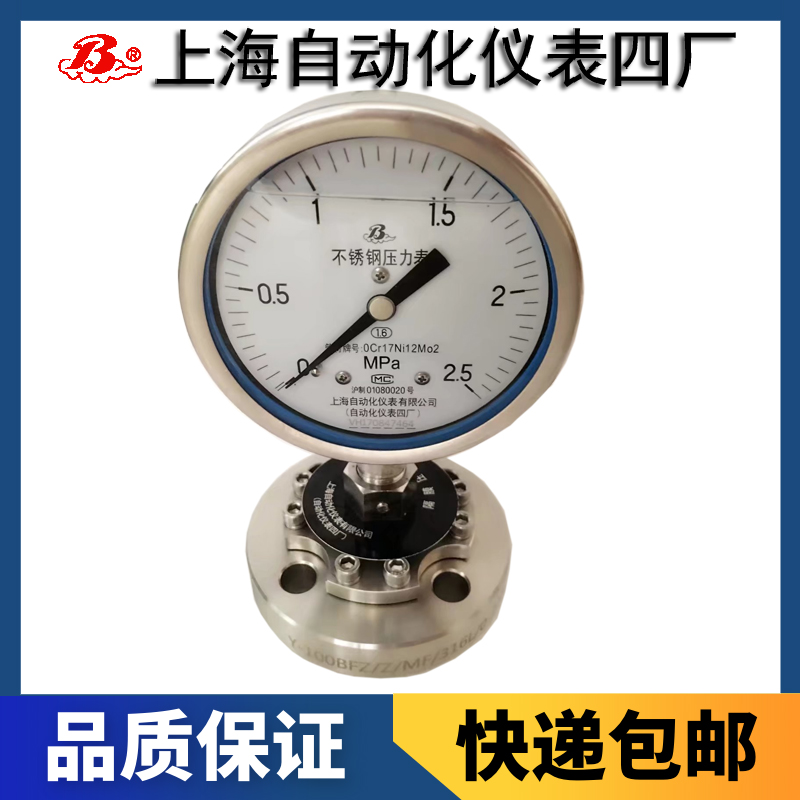

- 產品名稱：隔膜壓力表
- 產品型號：Y-M系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 隔膜壓力表 > Y-M系列隔膜壓力表 >
-
Y-M系列隔膜壓力表概述：
為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜式壓力表。
Y-M系列隔膜壓力表概述：
為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜式壓力表。

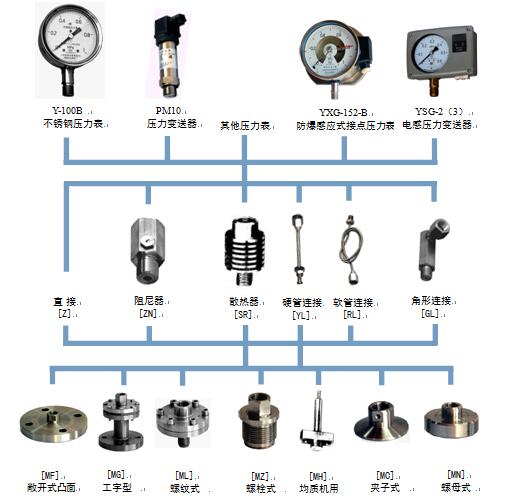

隔膜式壓力構成示意圖
通用型壓力儀表
本廠生產的隔膜壓力表，在隔膜座上均打印“白云”商標和生產批號，壓力表采用專用隔膜表頭
隔膜式壓力主要技術指標

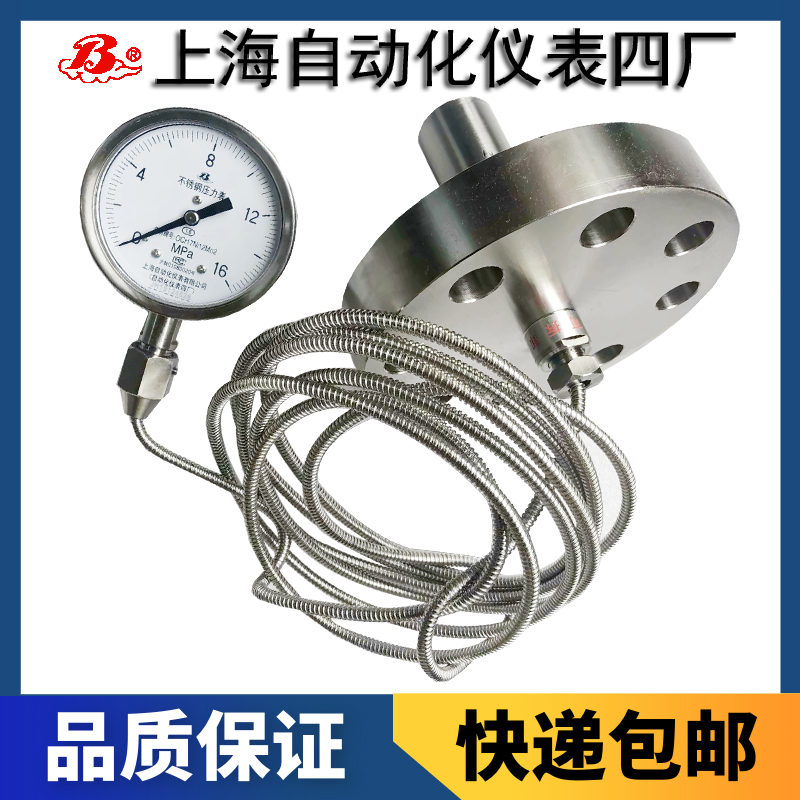

隔膜表的溫度特性：隔膜壓力表總的影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和，一般受壓部溫度誤差規定不大于0.1%/℃。隔膜表液位差：尤其對于帶軟連接管的隔膜壓力表，由于受壓力部與通用型壓力安裝位置不同，會產生如圖所示的液位差的影響量△P。
隔膜表的耐腐蝕性：隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜壓力表使用維護注意事項
1.充液隔膜式壓力表在安裝前須***根據打印標記仔細核對型號、膜片材料、測量范圍，再檢查隔離膜片有無碰傷：在無壓力時，壓力儀表值是否在零位。如有問題，應找出原因，重新調校，校驗合格后，才能安裝使用。
2.充液隔膜式壓力表上壓力儀表的安裝位置及注意事項均按相應的儀表使用說明書操作。
3.本儀表上的壓力儀表與膜片隔離器不得隨意拆卸或更換別種壓力儀表，隨意拆卸將使儀表內部填充的工作液體外泄而影響使用性能。
4.充液隔膜式壓力表的使用性能，從其工作原理可知：其耐介質腐蝕性均取決于膜片及法蘭材料；其余性能取決于與之相配的通用型儀表。故用于有強烈機械振動的場合，要求配用耐抗振壓力儀表。
